我曾从一台在不到 200 小时内就报废的折弯机上拆下一台价值 3,000 英镑的柱塞泵。操作员坚持说自己完全按照说明操作。他查阅手册，看到“AW46”，于是购买了一桶标签完全相同的普通液压油。.

他在不知情的情况下让设备走向了毁灭。对他来说，AW46 似乎是一种通用的规范——一种保证兼容的标识，还能让公司节省四十英镑的成本。事实上，一旦系统压力超过 14 MPa，这种廉价液压油就会立即被撕裂，导致金属表面直接相互摩擦。桶上的这些字母仅表明油在特定温度下的粘度，并不能说明这种液体是否能承受现代折弯机制内那种强烈的高压环境。.

相关： 折弯机维护

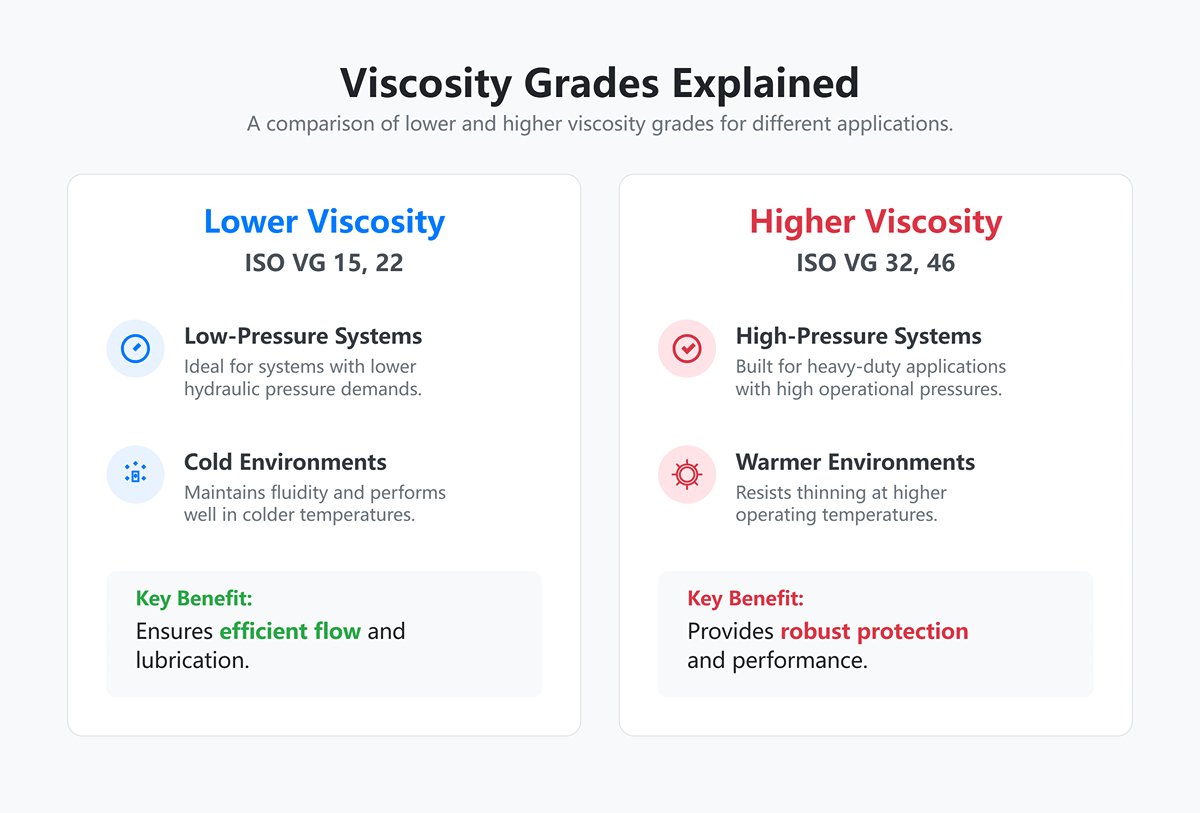

“标准油”陷阱：为什么粘度等级会误导人

一种能让泵寿命减半、却看似“足够好”的捷径

工业折弯机中的柱塞泵在理想条件下设计寿命约为 20,000 小时。然而，它们常常在 10,000、5,000，甚至 500 小时后就出现故障。原因几乎总是出在采购环节。一桶普通 AW46 油要比优质配方便宜得多，而当它被倒入机器时，设备似乎工作正常——滑块运动、压力建立、金属弯曲。看起来“足够好”。而对于希望每一次冲程都能多年保持精度的车间来说，将优质液压油与为精确负载平衡而设计的设备——例如 ADH 机床的双机联动折弯机——配合使用，可以在持续高压循环下保持效率并延长泵的寿命。.

但粘度的渐进下降是一个隐藏的毁灭者。当液压系统在一个工作班次中逐渐升温时，廉价油的粘度会变得过低而失去效用。分隔运动金属表面的防护油膜消失。油箱里没有磨擦声，也没有明显的烟雾——只有微观层面的金属接触，缓慢侵蚀内部轴承。操作员往往认为他们的经济选择是合理的，直到泵最终卡死，生产彻底停滞。.

“标准液压油”的真正意义——以及它所缺少的关键添加剂

现场数据显示，超过 85% 的轴承故障来源于污染和热应力，而不仅仅是粘度问题。普通 AW46 油通过去除液体的化学防护功能，进一步导致这些故障。标签上的“AW46”只是表示这是一种抗磨液体，粘度等级为 ISO 46——即在 40°C 时流动粘度为 46厘斯。这只描述了一个物理属性，而非化学配方。.

普通油桶仅满足最低的物理指标，却省略了昂贵的化学添加剂包。它们缺乏强力的锌基抗磨剂、高级防泡成分以及耐高温所需的热稳定剂。当折弯机将油推到 60°C 以上时，优质液压油依靠这些化学稳定剂维持油膜，而普通油则会过热——分解、迅速氧化，并让水分与杂质破坏系统。.

可以将粘度比作鞋码。尺码 10 只是描述一个尺寸，但尺码 10 的帆布鞋与尺码 10 的钢头皮靴在钢梁砸到脚时性能截然不同。AW46 只定义了油的“尺寸”；添加剂包才是那双钢头。.

为什么满足数据表上的基本指标仍然会导致泵在高压下报废

普通液压油的数据表上通常会醒目地展示 46 cSt 粘度等级和一个基本闪点，轻松满足采购要求。由于折弯机设计使用 AW46 类液体，文件看似完美。但这些纸面规格掩盖了机器内部的机械现实。.

现代折弯机在极端条件下工作。它们在严苛负载下通过比例阀驱动液体，压力常常超过 14 MPa。在这种环境中，低级油会发生剪切。由于缺乏先进的防泡添加剂，油中的空气释放出来，这些微小气泡进入泵和阀门的高压区域，在金属表面猛烈塌陷。.

这种微观空化会在硬化钢上形成无数微小坑蚀。一桶便宜 40 英镑的油最终可能导致更换泵和阀门的 15,000 英镑账单。数据表保证了兼容性，却暗藏液体无法承受高压循环的现实。.

14 MPa 阈值：基本润滑在物理上失效的边界

仅在 5 MPa——约 725 PSI——的压力下，标准 ISO VG 46 矿物油中仅 0.5% 的未溶空气就能使液体的体积模量减半。在折弯机达到工作吨位之前，这点空气已经将原本坚固的液柱变成可压缩而不稳定的系统。在这些相对较低的压力下，体积减少可达 11%，导致油缸冲程迟滞与不稳定。如果普通液体在 5 MPa 时就难以保持结构完整性，将其推至 14 MPa（2,000 PSI）几乎注定机械灾难。.

在折弯机中，液压油不仅是传递介质——它还是一种液体结构轴承。它必须在快速运动的钢铁表面之间承受整机的弯曲负载。在这种条件下使用普通油，就如同在钢轧机中装上塑料轴承。一旦系统超过 14 MPa，巨大的机械力会撕裂正常油膜，让金属直接相互摩擦。.

系统压力、温度与油膜强度之间的隐形冲突

在折弯机工作循环中，液压油在压力与热量剧烈作用的环境中被困住。当系统压力骤升以成形厚钢板时，液压油被强迫通过泵内部极微小的间隙。此摩擦产生局部热峰，使油温瞬间远高于油箱中平均的60°C。热量使油液变稀，正当需要最大油膜厚度以防止泵的黄铜滑靴垫与钢制斜盘咬死时，却降低了其动力黏度。.

流体力学表明，随着压力升高，油膜成为防止灾难性摩擦的唯一屏障。在14 MPa下，机械剪切力主动撕裂油中的碳氢链。优质液压油采用复杂的聚合物黏度改进剂，这些改进剂犹如微观弹簧，能够抗剪切并保持运动部件之间的分离。而普通液压油缺乏这种坚韧的聚合物，其分子结构在应力作用下会被压平。.

当油膜破裂后，泵的内部运作就如同一台高速铣床。.

抗磨（AW）与极压（EP）：为叶片泵与柱塞泵建立边界膜

柱塞泵和叶片泵能在这种恶劣环境下运行，依赖的是化学保护，而不仅仅是油液黏度。当极高的压力将物理油膜挤出时，系统完全依赖第二重防护——边界膜。这时，基本抗磨（AW）与极压（EP）添加剂之间的差异对设备的存亡至关重要。.

典型的AW添加剂，通常为二烷基二硫代磷酸锌（ZDDP），受热激活。当金属表面接触并产生摩擦时，ZDDP分解并在钢表面形成一层牺牲性的锌–磷玻璃膜。这层膜先于金属本体被磨损。然而，标准的AW配方存在极限：在重载弯曲操作中的剧烈冲击载荷下，压力可能刺穿这层薄薄的锌涂层。.

此时，EP添加剂开始发挥作用。EP剂含有硫和磷化合物，在更高的温度与压力下与金属发生化学反应，形成更坚韧、更具弹性的保护层。一个标有"A​W46"的普通油桶可能只含有少量锌，仅足以合法标示为抗磨油，但缺乏应对反复14 MPa冲击载荷所需的强健EP化学体系。.

气蚀与磨损：两种截然不同的失效机制，需要不同的添加剂解决方案

许多操作员错误地认为高压力本身会导致气蚀。事实上，这一现象更为复杂：巨大的压力会压缩被困的空气泡，使其完全溶解进液压油中。真正的损害开始于当这种受压液体流经比例阀并突然释放至低压回油管线时。通过先进液压回路可以更精确地控制这一快速转换——例如在ADH机床的 CNC折弯机——优化的流体动力学与刚性结构设计能够在保持一致折弯精度的同时，将气蚀风险降至最低。.

突然而剧烈的压力下降使溶解的空气迅速膨胀回气泡。高速流动的气泡被猛烈地撞击在阀芯和泵体的硬化钢表面上并立即塌陷。每一次塌陷都会产生显微液体射流，以超音速冲击金属表面，形成微小的凹坑。这就是气蚀——看似金属被腐蚀，实则损害完全是机械性的。.

防止磨损需要强效边界膜化学物质，如锌和硫化合物；防止气蚀则需要先进的抗泡剂和空气释放添加剂，以阻止油箱中气泡的形成。普通液压油在两方面都力有不逮，使机械暴露于两种截然不同的自我毁灭形式之下。.

解读字母体系：为何HM和HG液符合高压剪切需求

油桶上的字母代表的是法律分类，而非营销术语。国际标准化组织（ISO）规定的字母编码定义了液压油必须提供的确切化学防护性能。"HL"油仅为精炼矿物油，含防锈和抗氧化剂，适用于轻载低压系统，但如果用于折弯机泵，在几周内必会造成严重损坏。.

若系统运行压力超过14 MPa，"HM"级是最低必须标准。其中的'M'表示具备足够浓度的抗磨添加剂，可形成必要的边界膜。而高端折弯机，尤其需要极高精度的设备，往往使用"HG"油。'G'代表含有专用的摩擦改进剂，可消除重载油缸中的粘滑抖动，确保滑块在满载吨位下平稳运行。.

购买普通的“A​W46”液压油会绕过整个分类体系，让你无法知晓油液的实际化学组成。你可能无意间将HL油加入HG级设备中。最终泵会自毁，且损害并不会局限于泵体内部。此失效产生的微小钢屑将悬浮于油中，进一步流向精密比例阀，引发二次磨损损害。.

精密的化学防护：保护比例阀与密封件

比例阀阀芯在约3微米的油膜间隙中运作——与人类头发的70微米厚度相比仅为其极小一部分。当系统中的普通AW46油在泵内降解并产生微小钢屑时，这些硬化颗粒不会在油箱中静止沉降，而是随油流高速进入那3微米的间隙。此时液体不再作为润滑剂，而变成液态磨料。当阀芯移动以稳定滑块时，嵌入的金属碎屑会划伤阀体的硬化钢表面。这一过程无声无息，你只会发现折弯机再也无法维持半度以内的折弯角度精度，最终导致$12,000伺服阀的更换。.

剪切稳定性：200吨折弯过程中分子链发生了什么？

想象一根卷曲的弹簧。优质液压油含有聚合物黏度改进剂，在分子层面上起到类似弹簧的作用。当折弯机以200吨力下压时，油液被迫在14 MPa压力下通过微小的阀孔。此机械剪切力试图撕裂这些聚合物链。在高等级液体中，聚合物链在通过狭窄通道时被拉伸，然后恢复原形，吸收应力并保持液体黏度。.

通用型液体缺乏这种灵活性。它们的分子链较为僵硬，在同样的200吨负载下，机械应力会直接断裂这些碳氢链。这会导致不可逆的粘度下降。一开始粘度为ISO 46的油可能在阀块出口处表现得像ISO 32。油液变薄后无法维持承载膜，进而无法使滑阀与阀体保持分离。金属与金属的直接接触发生，产生另一波细微碎屑，加速磨损。.

无锌或高锌？让油品化学成分与伺服阀金属材料匹配

典型的抗磨添加剂通常依赖锌二烷基二硫代磷酸酯（ZDDP）。虽然含700ppm锌的油能够为硬质钢泵叶片提供极佳的边界保护，但在使用旧式或高度专业化伺服阀的系统中却会引发严重问题。许多这种高精度阀的内部零件是由青铜、黄铜或铜制成的。.

锌在高温下会对有色金属产生化学侵蚀。当油液在高负荷弯曲操作中升温时，锌添加剂开始从青铜轴承表面提取铜元素，导致阀门内部逐渐劣化。这也是为什么在未核实阀块金属材料的情况下直接加入高锌AW46会带来灾难性后果。无锌（或称无灰）配方正是为了解决这个问题所设计的。它们采用替代的硫‑磷化学体系来保护钢件而不损伤青铜。在选择系统用油的化学成分之前，了解阀体内部实际使用的金属材质至关重要。.

混合倍增效应：加油时的化学不兼容如何破坏整个添加剂体系

维修技师常常用离机器最近的任意AW46油桶为油箱补油，只要粘度相同就认为可兼容。这种假设经常导致液压系统的完全失效。.

添加剂体系是微妙平衡的化学混合物。当含锌AW46与无灰、无锌AW46混合时，它们相互冲突的化学成分会彼此反应，而非与金属表面反应。添加剂完全失稳脱离悬浮状态，形成一种黏稠的类似凝胶的污泥，沉积在油箱底部并堵塞吸油滤网。更糟的是，油液同时失去了抗磨保护和剪切稳定性。透视窗可能仍显示"满液位"，但在化学层面上，油品已不再具备功能。.

一次五分钟的补油操作就可能抵消维持比例阀正常运作所需的全部化学防护。即使化学管理无懈可击，只要车间温度波动，泵仍会立刻开始失效。当标准油液的粘度指数彻底崩溃时，再完善的添加剂化学体系也无法防止早晨冷启动气蚀对泵的损毁，或下午热变稀导致折弯精度下降。.

粘度指数悖论：如何在冷启动和高循环热中生存

多数设备制造商规定液压泵启动时的粘度上限为860厘斯（cSt）。如果在温度降至5°C的车间环境中过夜，普通AW46油的流动性会像冷糖浆而非液体，轻易超过860 cSt的临界值。温度变化在设备启动前已改变了油的流动阻力。粘度悖论在于：同样的厚度在工作温度下能保护泵，却在启动时变成破坏它的原因。液压油起着液体结构轴承的作用；如果不能适应环境温度，它会在压力机吨位加载时破裂，在首件加工之前就受损。.

冷启动粘度激增：泵气蚀最容易发生的关键时刻

想象一下一个活塞泵的吸入口在一月早晨七点尝试吸油的情景。标准AW46油设计温度为40°C，在该温度下流动顺畅。但在5°C时，其流动阻力会急剧上升。当泵旋转以产生吸力时，变稠的液体无法足够快地通过滤网填满泵腔，导致泵内部形成局部极低压力区。.

压力下降如此剧烈，以至于油中溶解的空气汽化，形成微小气泡。几毫秒内，当泵进入高压排出阶段时，这些气泡在约14 MPa的压力下剧烈塌陷。这就是气蚀。每一次塌陷都会产生微型冲击波，在泵的硬化钢壳表面击出微小凹坑。你可能听到短暂的咯咯声，像搅拌机里的玻璃珠，随着设备升温而消失。操作员常误认为那只是机器"启动声"，实际听到的是泵在逐步自我毁坏——一次一个微粒。.

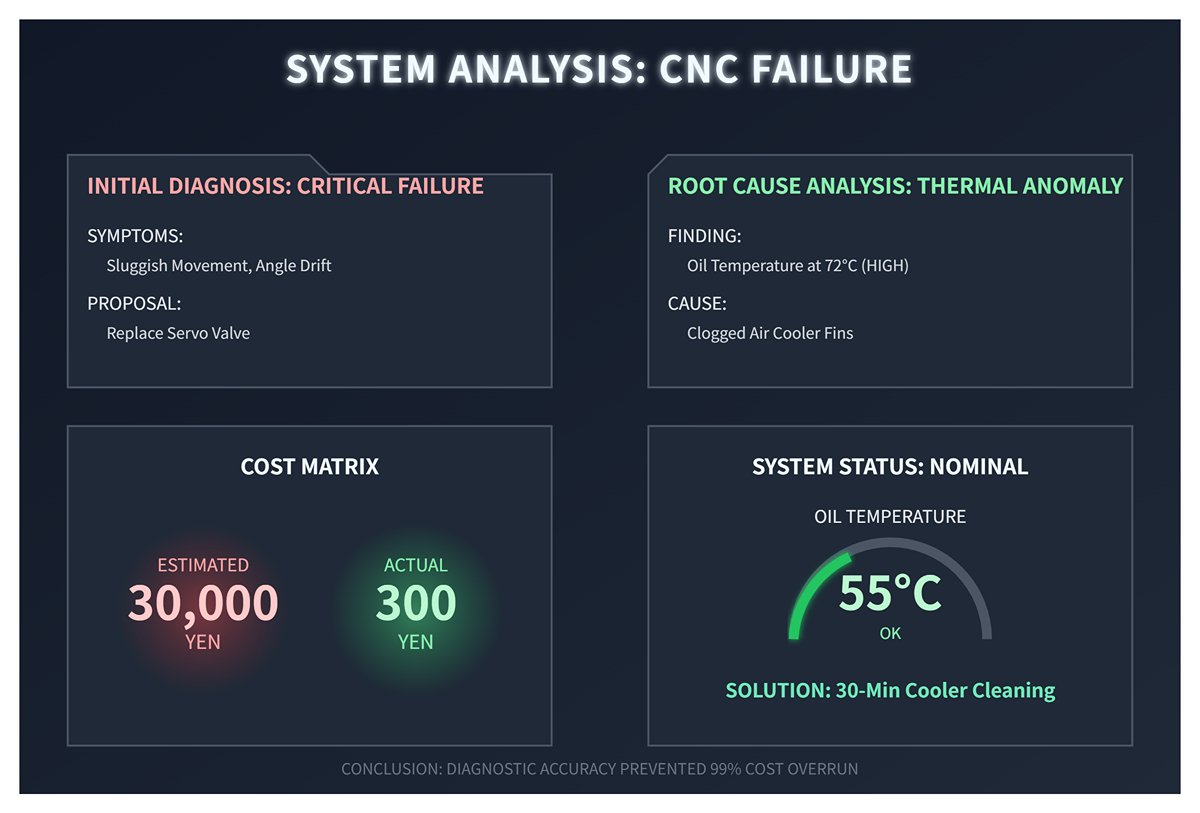

热变稀：高频循环热积累如何破坏折弯一致性

八小时后，情况完全反转。连续、高频折弯操作使折弯机产生大量内部摩擦，使油箱温度升至60°C以上。传统矿物基AW46缺乏足够的分子韧性，无法在这种高温下保持结构。油液变稀，粘度从标称的46 cSt下降到接近水的水平。.

比例阀依赖油液的粘度来密封滑阀与阀体之间的微小间隙。一旦油液变得比工作容差更稀，就会开始从密封间隙内泄。尽管泵仍输出相同的油量，压力却通过这些微隙泄漏，而不是在油缸中转化为机械力。冲头开始漂移。早上九点时精准的折弯，到了下午三点可能偏浅两度。操作员通常怀疑控制器或模具问题，浪费数小时调整参数，而真正的原因是由于热降解导致的油品无法保持负载。.

对于遭遇液压不稳定或热引起偏移的制造商，直接联系ADH机床的工程支持，可帮助确认是否需要更换油品配方或进行系统调校。可通过 ADH机床的联系方式页面 与其专家讨论技术评估或实施方案。.

ISO粘度等级与粘度指数：为何当环境温度低于10°C时必须使用HVLP油液

一种典型的 AW46 油，其粘度指数（VI）约为 95。VI 是一个无量纲指标，用于表示油品粘度随温度变化的敏感程度——数值越高，油品越稳定。当车间温度低于 10°C 时，VI 为 95 就会成为问题，因为液体会过度变稠，导致冷启动时泵吸油不足不可避免。.

对于无加热环境而言，改用 HVLP 等级（高粘度指数，通常高于 140）不是可选项，而是机械要求。高端的“全天候”配方采用抗剪切稳定的聚合物添加剂，将 VI 提升至约 157。这些聚合物像热弹簧一样工作：在寒冷环境下收缩，保持油液顺畅流动且低于 860 cSt 启动上限；在温度上升时膨胀，以减少稀化。如果您的工厂不能保持恒定、温控的 20°C，那么在油箱中使用普通 AW46 将直接缩短泵的使用寿命。.

连续高温运行：合成油能够提供而矿物油无法维持的性能

某些生产需求不允许热恢复。当机器在多个班次中持续运行，在高负载下几乎不间断时，其液压回路会长期处于热应力状态。即使经过高度精炼的矿物油，最终也会因热氧化而失效，将添加剂沉积成暗色、黏稠的清漆附着在阀芯上。.

合成液压油由纯净、均一的分子结构设计而成——不同于精炼原油中不一致的分子链长度。这种均一性赋予其卓越的热稳定性。高品质的合成 AW46 可在 −30°C 下保持可泵送性，但其主要优势体现在高温条件下。由于分子间滑动时内部摩擦大幅降低，泵自身产生的热量也减少，整体效率常可提升约 8%。合成油不仅能承受高温，还能减少热量的产生。由此，润滑不再只是保护，而是转化为折弯机热效率的直接提升。.

决策框架：精准选择您的液压油

众所周知，液压油是一种动态结构元件，其热稳定性决定了泵的寿命与机器的精度。接下来的逻辑问题是，如何在折弯机中过渡到这些高等级油品。过程的起点是摒弃“随意订购通用油”的习惯，而是建立严格的规格档案。.

步骤 1：在翻阅产品目录之前，先检查系统压力与泵的设计

该框架直接源于我们之前设立的 14 MPa 阈值；当表压超过此水平时，您购买的不再只是油，而是在定义一种结构部件——它决定您的泵能否撑过这一周。机器铭牌上的参数才是唯一重要的。检查最大工作压力，然后确认泵的设计。重载折弯机中的柱塞泵通常可运行 20,000 小时——相当于十年的使用——但前提是使用能维持这些泵所需精密机械公差的油液。.

在 10 MPa 下运行的齿轮泵，其剪切工况与在底压弯曲时达到 28 MPa 的变量柱塞泵截然不同。高压柱塞结构依赖极薄的油膜将快速滑动的铜鞋与钢制斜盘分离。如果不了解系统峰值压力，就无法确定油液所需的抗剪强度以防止金属接触。请查阅手册，核对压力表，并记录峰值压力。.

步骤 2：将车间温度波动与所需粘度等级及粘度指数对应起来

粘度只有在特定温度范围内才有意义。ISO VG 46 等级仅描述该油在恒定 40 °C 实验室中的厚度，这与实际车间状况通常相差甚远。.

记录您的温度极值。冬季周末工厂是否降至 4 °C？机器在八月三班倒时油箱温度是否升至 65 °C？如果温差超过 20 度，标准粘度指数 95 将在两个极端都失效。请指定 VI 大于 140 的 HVLP 液体。较高的粘度指数可使聚合物链根据需要伸缩，从而维持目标 46 cSt 粘度，避免冷启动气蚀与高温稀化。.

步骤 3：将添加剂分类（HL → HM → HG）与压力条件对应

现在要将化学性能与施加的力对齐。液压油按其添加剂组成进行分类，而通用的 “AW” 标签常造成混淆。HL 级油只含适用于低压设备（如劈木机）的防锈和抗氧化剂，但对折弯机来说则极为危险。.

当系统超过 14 MPa 时，就进入极压领域。必须选择含有重载抗磨添加剂的 HM 级油，以防止边界润滑失效。如果机器包含共用液压回路的高载滑动部件，则可能需要 HG 级配方，以避免爬行与抖动。请将等级与负载匹配——绝不可在 HM 环境中使用 HL 级油。.

步骤 4：交叉参考 OEM 批准列表，以保障保修与密封完整性

最后的检查点来自制造商工程团队。OEM 批准列表有时被误认为是营销手段，但实际上是详细的兼容性评估。.

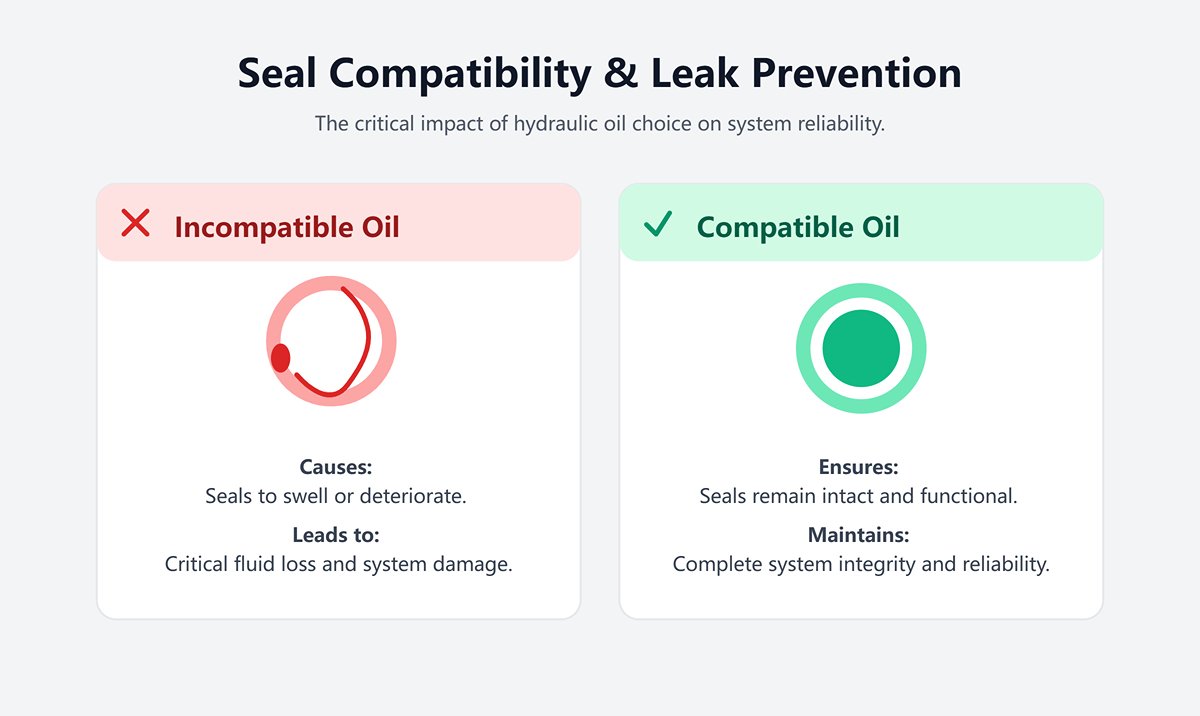

高级合成油与高负载添加剂体系会与弹性体发生化学作用。即使油液在压力与温度上符合要求，也可能导致特定的 Buna‑N 密封收缩，或 Viton O 形圈膨胀挤出。查阅 OEM 列表可确保保护泵的化学配方不会破坏密封系统。一旦油品配方通过以上四个步骤的确认，您就找到了替代油。接下来的挑战是在不引入污染的情况下将其加入油箱。.

超越加注：迈向基于状态监测的液压油策略

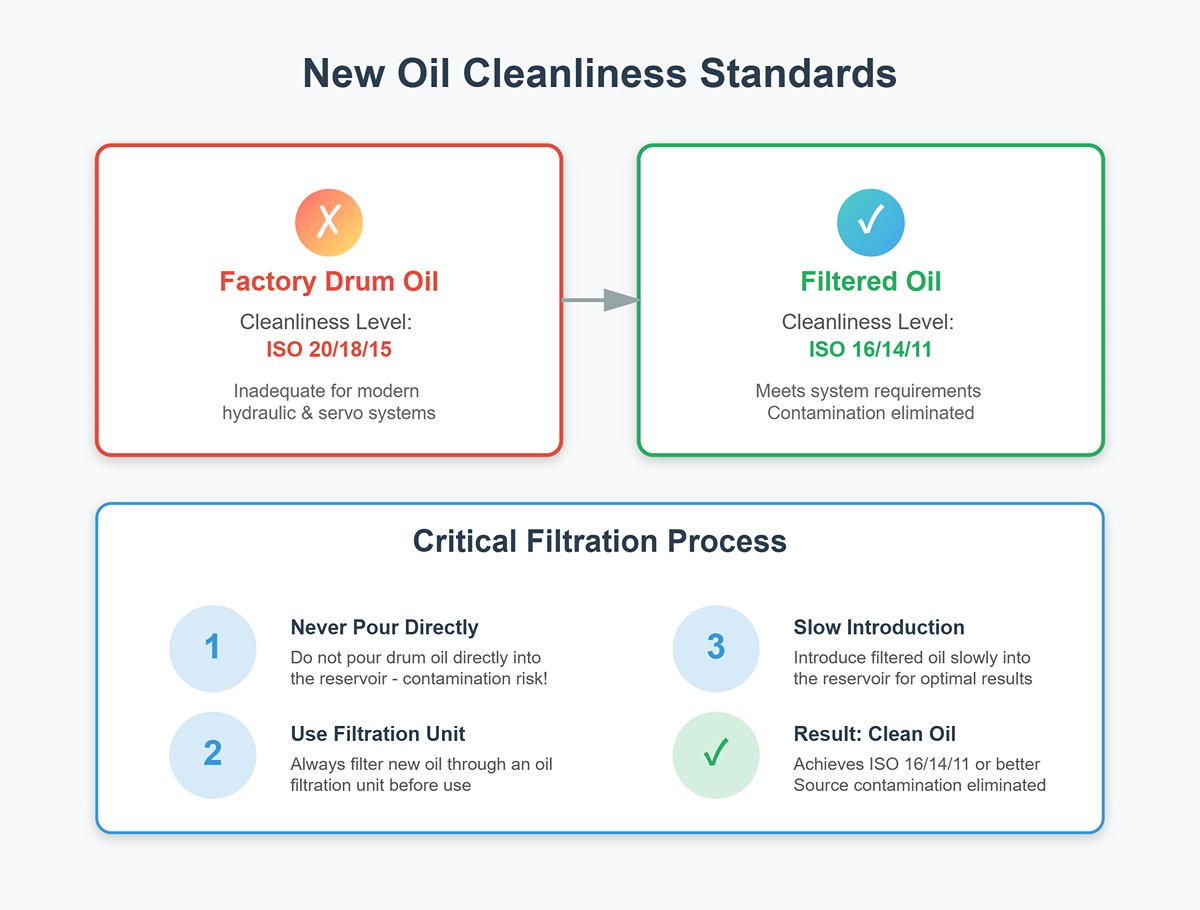

10微米的误区：为什么从油桶中取出的全新油往往是系统中最脏的部分

维修车间里最危险的信念就是认为“新的”就是“干净的”。打开一桶新的通用AW46油，并不是看到一种无菌的液体，而是看到一种经过工业管道输送并储存在钢桶中的油品。这些油桶中的颗粒污染等级往往比现代折弯机比例阀所能承受的标准高出两到三个等级。直接将这种油倒入液压油箱，就等于在给自己制造损害。细微的淤泥像磨料一样，会逐渐扩大柱塞泵内部的关键配合间隙。即使你选择了承受14兆帕压力的高性能HM或HG型液压油，如果在未经过滤的情况下倒入油箱，也只是把这种昂贵的产品变成了污染物的运输工具。指导原则非常简单：把液压油当作精密工程组件来对待，而不是一种大宗商品。.

理解污染的产生过程只是保护设备的一半。将规范的清洁流程纳入日常维护，才能确保每一滴液压油都按设计性能运行。有关保持液压泵循环系统和油箱最佳状态的实用步骤，请参见 如何清洁和维护折弯机, ，其中ADH Machine Tool根据其在数控系统研发中的经验，解释了防止杂质与避免过早磨损的方法。.

预过滤与旁路过滤回路：向折弯机添加新油的唯一可靠方法

由于液压油是一种精密组件，从新油桶转移液压油的唯一正确方式是通过专用过滤转移小车。液压油绝不应被“倒入”，而应“输送”通过一只绝对精度3微米的过滤器，确保将“新油污泥”捕捉在一次性滤芯中，而不是在价值数千元的泵轴承中。对于正在运行的系统，维持连续的离线“旁路过滤回路”能够去除常规回油滤芯遗漏的磨损金属。然而，这仅代表基本的机械清洁；即便是最纯净的油，如果其化学性能无法承受折弯机产生的高压，也会失效。.

快速现场检查：识别噪音、振动或泡沫等流体不匹配的早期信号

在人造成损害之前，人耳通常比多数传感器更能察觉液压油的不匹配。如果在重负荷折弯作业时听到高频的金属“玻璃弹子在搅拌机中翻滚”的声音，那并不是正常的机器噪声，而是通用AW46在高负荷下失效的声音。泵在尝试输送一种缺乏防磨化学添加剂、无法承受14兆帕压力的液体时，会产生微气泡，这些微气泡内爆的力量足以在泵的旋转总成中的钢面上形成蚀坑。当振动加剧且视油镜中出现浑浊和泡沫时，这是最后的警告。泡沫一旦出现，劣质油的添加剂体系已完全失效。此时滑块在气泡上运行，折弯精度随之消失。.

诊断“油泥”：识别化学劣化已超过机械磨损的迹象

随着时间推移，当压力超过14兆帕极限所引发的热应力与剪切力会导致油品劣化，从而生成比例阀的隐形敌人——油泥。如果阀芯上出现一种无法擦除、呈金色或茶色的黏性残留物，说明油液已经发生化学失效。这正是“AW46就是AW46”这一误区带来的高昂代价。采用“状态管理”方法意味着根据设备的真实压力与温度选择专为此设计的HM或HG型液压油，而不是仅凭通用粘度等级采购。这种方法建立的是具体的运行标准，而不只是简单的预防性维护任务。经过数十年清理被烧焦泵体中金属碎片的经验，我可以确定一点：一旦你不再把折弯机油箱当作普通拖拉机变速箱使用，那些五位数的修理账单也会随之消失。下次当你看到一桶低价的标准AW46时，别忘了它真正的成本将在星期一早晨显现出来。.

相关资源与后续步骤

• 对于正在评估实际选项的团队，, 大型折弯机 这是一个相关的下一步。.
• 针对希望了解详细材料的读者，, 宣传册 是一个实用的后续资源。.
