我已经清理了足够多的破碎工具钢，能够识别出模具在压力下爆裂时的声音——它在容器内回响，像霰弹枪的爆炸声。通常，踏板上的操作员正盯着自己的手，试图弄清楚出了什么问题。他做了计算：拿了他的四分之一英寸的低碳钢，将厚度乘以八，然后在床上安装了一个两英寸的V型模具。他遵循了互联网所谓的黄金法则。.

但是，折弯机并不关心在线公式——它遵循物理学。.

将三十吨的活塞视为一个简单的方程式，就是你最终会导致机器损坏和急诊室就诊的原因。对于那些希望获得精确和内置安全措施而不是猜测的车间，探索 ADH机床的数控折弯机; ；其先进的控制系统和精细调校的自动化有助于防止导致昂贵损坏的错误计算。.

"8的法则"是一种危险的捷径，而不是选择方法

为什么基于厚度的乘数看似安全，却隐藏着关键的机器因素

查看任何张贴在车间墙上的弯曲图表。在其中心坐落着熟悉的公式：V型模具宽度等于材料厚度的八倍。之所以印在那里，是因为在理想条件下使用标准低碳钢时，它可以产生干净的90度弯曲，并具有一致的回弹。.

这样的公式让人感到安心。它们在嘈杂、忙碌的车间中提供了整洁、可预测的结果。.

将折弯机想象成一把高功率的步枪——你不会仅仅因为某个子弹看起来合适就装入任何子弹。口径必须与膛室匹配，枪管必须能够承受压力。“8的法则”假设机器的夹紧系统——膛室——准备好接受乘数所指示的任何模具宽度。它假设13毫米的欧洲舌头或20毫米的自动夹紧装置将正确就位并承受负载。当你仅根据材料厚度选择工具时，你忽视了机器是否能够安全固定模具。.

假设标准V型模具适用于每种金属的隐性成本

拿一块高强度钢，尝试用你为低碳铝使用的相同标准V型模具进行弯曲。如果厚度相等，计算可能会建议使用相同的模具，但材料很快会证明情况并非如此。.

高强度钢抵抗变形，需要更大的力才能屈服，因此弯曲所需的压力急剧上升。如果你仅仅因为乘数告诉你可以就将一个标准V型模具放入床上，你就忽视了材料的硬度和成型所需的特定冲头几何形状。对于基本的L型气弯，几乎任何冲头形状都可能有效，这可能使得V型模具规则对缺乏经验的用户显得更加可信。.

一旦你超越了标准低碳钢，这种广泛的假设就会崩溃。你最终会强迫工具处理它并未设计的任务，磨损确保零件精度的精密边缘。.

当你无视机器吨位限制以实现"完美"弯曲时，活塞真的会发生什么？

一台典型的10英尺折弯机可能额定为100吨的力量。如果你在尝试在厚板上实现紧半径时底部压住了模具，因为“8的法则”指示模具开口足够，那么这种力量并不会简单地消失。.

它直接通过冲头移动，进入工具夹，然后到达活塞。.

活塞是压机的上部大梁，向下驱动冲头。它看起来坚不可摧，但并非如此。超出机器的吨位限制会导致活塞中心在压力下向上弯曲——这种现象称为活塞偏转。随着时间的推移，或者有时在一次灾难性的撞击中，这种偏转可能会变得永久化。这意味着你在生产一个二十美元的零件时，弯曲了价值十万美元机器的脊梁。为了防止这种情况，你必须从支撑工具的机器开始，而不是金属。.

不可谈判的第一道过滤器：你的折弯机的夹紧DNA和光隙

我见过操作员拆开一把全新的精密磨制冲头，欣赏其完美的表面处理，然后才注意到舌头不适合活塞。他们实际上买了一个昂贵的纸重物。在计算任何弯曲余量或考虑材料厚度之前，你必须确认工具能否物理地适合你的机器。.

欧洲、美国和WT风格：这些仅仅是不同的安装方式，还是完全不同的工具系统？

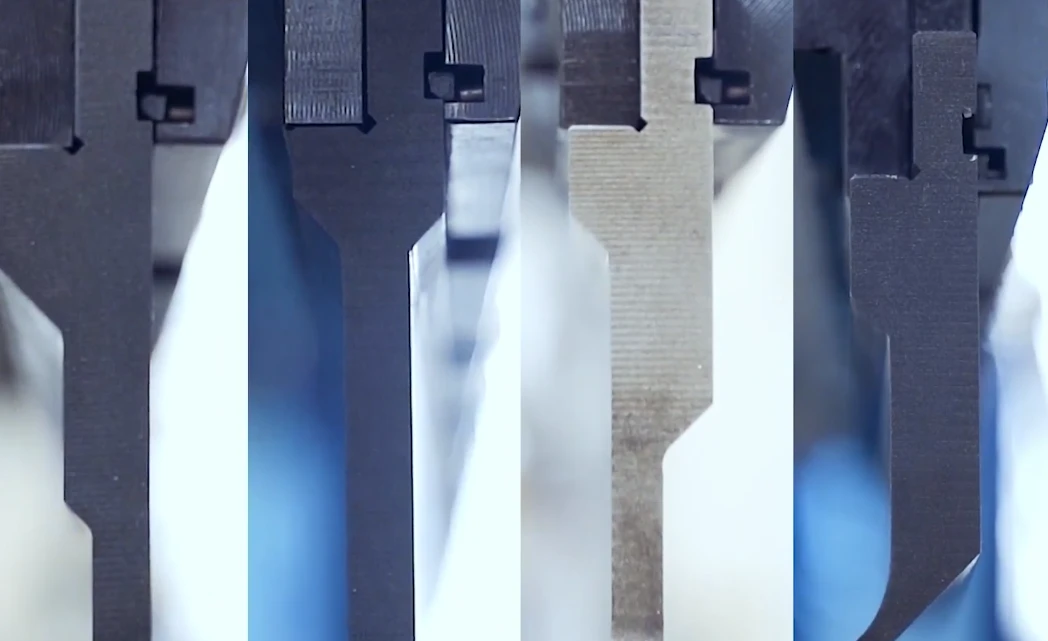

接近一个折弯机并检查上梁。切割在那块钢中的槽定义了机器的身份。如果它是为美国风格的舌头设计的——一个中央的半英寸宽的突出部分——它期望工具依赖于舌头或肩部，具体取决于夹具。欧洲风格（通常称为Promecam）使用一个带有安全槽的偏置舌头，磨削至±0.0005英寸的精度，将负载通过工具肩部转移到梁上。Wila/Trumpf（WT）或New Standard系统采用按钮释放机制，自动锁定工具。.

有关每种夹紧风格如何影响兼容性和准确性的更深入技术分析，请参见 ADH机床的折弯机工具指南, ，利用他们在基于CNC的弯曲系统方面的研发专业知识，说明这些安装差异在实践中的表现。.

这些不仅仅是形状不同的槽——它们代表了完全不同的工具系统。.

如果您为欧洲夹具购买美国工具，它根本无法适配。然而，真正的问题在于使用适配器。一些车间安装适配器轨道，以便在高端欧洲折弯机上安装廉价的美国冲头。这突然在床面上造成了重大的高度不一致，迫使花费数小时的垫片，只为弯曲一个基本的支架，浪费了宝贵的设置时间。承诺使用某种工具风格意味着承诺使用特定的吨位传递方法。但是，当这些工具的物理尺寸超过机器本身的能力时，会发生什么呢？

开放高度限制：您的机器的日光如何定义您的最大冲头长度

测量从下床的顶部表面到上缸底部的距离，当机器完全打开时。这个距离被称为“日光”或开放高度，代表了机器的绝对物理极限。.

想象一下，您需要弯曲一个六英寸深的盒子。您浏览目录，发现一个八英寸高的鹅颈冲头，完美地清除回流法兰，因此您下单。当它到达时，您将其安装到缸中，在床上放置一个标准的四英寸V模，并退后一步。冲头尖端已经在V模内，甚至在您按下踏板之前——您忽略了从日光中减去工具高度。.

如果您的折弯机提供14英寸的开放高度，使用一个八英寸的冲头和一个四英寸的模具只留下两英寸的间隙。这个空间甚至不足以插入平板，更不用说取出一个六英寸深的成型盒子。.

日光决定最大冲头长度，从而决定您的机器可以成型的最深部分。要计算正确的冲头高度，从机器的开放高度开始，减去清除部件所需的行程，然后减去模具高度。只有在这样做之后，您才能知道冲头可以有多高。一旦您确认工具在该限制内，您如何确保它在匆忙的中班换班期间保持安全？对于需要扩展日光和同步吨位控制的大型设置，CNC精度和自动化 ADH Machine Tool 的双机联动折弯机。 提供了处理复杂弯曲序列所需的效率和一致性，而不影响速度或安全性。.

舌头、安全点击和就位：您的工具更换过程如何定义您可以安全购买的设备

如果您在没有支撑的情况下松开传统美国风格冲头的夹具，重力会做剩下的事情——一个四十磅的硬化钢块可能会直接掉落到模具上，或者更糟，掉到您的脚上。.

这就是导致现代工具设计的原因。欧洲风格在舌头中包含一个安全槽。当夹紧板释放时，一个销或边缘会与那个槽接合，保持工具悬挂，以便可以横向滑出机器。Wila/Trumpf配置通过弹簧加载的安全点击进一步发展了这个想法——按下一个按钮，工具掉入，锁定到位，并自行保持直立。.

您的工具更换方法决定了您可以安全使用的设备。如果您的车间每班进行五次设置，使用没有安全槽的传统掉出工具几乎可以保证会受伤。然而，这些安全特性不仅保护工人——它们确保冲头完美地与缸肩接触。即使是微米级的偏差，来自自动夹具中未正确就位的舌头的冲头也会将缸的力量侧向转移，而不是直接向下。侧向负载可能会削弱工具边缘，损坏部件，并通过机器框架传递破坏性冲击。.

适当的配合和安全就位仅仅是起点。当数千磅的看不见的力量最终作用于那个精确就位的工具时，会发生什么？

吨位现实检查：您可能误判的情况

在90英寸上用标准1英寸V模对10号低碳钢板进行空气弯曲需要每英尺9.6吨的力量。乘以那个长度，您的折弯机大约施加72吨来成型该部件。大多数机器和工具组合都能轻松处理这个。但是，当一个经验不足的操作员认为内半径太大并从空气弯曲切换到底部弯曲时，情况会发生变化。力量倍增器发生了显著变化——原本需要72吨的力量可能会翻倍甚至三倍，超过200吨。液压缸精确地施加它们被告知施加的力量，但工具的额定值远低于此，剧烈破裂，导致硬化钢的碎片飞散在车间地面上。.

机器完全按照指示执行。故障发生是因为操作员假设如果金属板适合模具，模具就能承受弯曲。他们将折弯机的总能力视为工具能够存活的保证。为了保护您的工具并确保操作员的安全，您必须将焦点从机器的最大吨位转移到冲头上刻印的特定负载额定值。然而，当您检查那个印记时，您如何解读数字以确定您面前部件的安全工作限制？

每英尺吨数与每英寸吨数：哪个数字实际上可以防止您的工具破裂？

如果您查看三个不同的工具目录，您会遇到一堆混乱的测量单位。一家制造商将冲头的额定值定为29.2 kN/m，另一家将相同的轮廓列为每米26.5公吨，而第三家则标记为每英尺10美国短吨。这种单位的混淆是许多工具故障的隐性原因。操作员看到“10吨”的额定值，假设工具可以处理10吨的弯曲，然后踩下踏板。.

这种假设误解了力的分布。每英尺10吨的额定值表示的是力密度，而不是总容量。它表明该工具可以安全吸收每英寸0.83吨的力量（10吨除以12英寸）。如果您弯曲一个需要12吨总力的24英寸面板，您施加的是每英寸0.5吨，保持工具在安全范围内。.

现在考虑一个宽3英寸的厚不锈钢支架，需要6吨的总力来弯曲。六吨似乎低于工具上的“10吨”标记，对吗？但计算一下：六吨集中在仅3英寸上等于每英寸2吨。这超过了冲头每英寸的最大额定负载的两倍。工具将会剪切或破裂，因为每英尺的密度评级被误认为是总容量。一旦您意识到一个小而坚固的部件如何轻易超过局部限制，您可能会想：机器的安全系统不会在工具故障之前介入吗？

工具负载极限与机器容量：哪一个在压力下首先让步？

一台150吨的折弯机并不知道它配备的是一个20吨的模具。它的液压系统会一直推到达到设定深度或自身150吨的超载极限。如果您编程一个需要50吨力量的弯曲，泄压阀保持关闭，折弯机会直接将所有50吨力量传递到工具上。.

超出工具额定吨位通常不会首先损坏机器；工具会独立失效。硬化的工具钢在过载时不会屈服——它会断裂。危险在于操作员信任机器的吨位计作为安全保障。他们看到最大容量仅为30%，并假设是安全的，而冲头尖端却经历了严重的微观裂纹。.

您的机器容量是其锤子的衡量标准，而您的工具负载极限是其砧的强度。用重锤击打脆弱的砧会使锤子完好无损，但会粉碎砧。您必须根据材料、厚度和模具宽度计算所需的力量，然后确认该值低于工具的额定极限。但即使计算结果正确且额定值足够，当大量局部负载反复施加在床的中心时，工具的结构会发生什么？

集中加载的风险：为什么在长、高吨位模具上弯曲短部件会导致工具永久变形

将一块4英寸的半英寸厚的板材插入一个10英尺高吨位的V型模具的中心。该模具的额定值可能为每英尺50吨，而您的短而厚的部件仅需要大约15吨的力量。在纸面上，您仍然在安全的每英寸吨位限制内。您进行弯曲，部件结果良好。.

然而，这会造成严重的集中负载。当滑块下降时，10英尺模具的外端没有压力，而所有15吨的力量都集中在中心。反复在长工具中间弯曲短而重的部件会逐渐导致永久变形。工具钢在中心的压缩和磨损速度比边缘快。折弯机的床和滑块也因局部应力稍微变形，这种现象称为机器变形。.

最终，您将一块10英尺的薄铝板放入同一个模具中。弯曲后，部件变形——两端过度弯曲，而中心则弯曲不足。机器设置没有改变，但由于短而重的支架反复对中心的局部冲击，您的长模具在中心出现了微观的“驼背”。为防止这种情况，短部件应使用短的分段工具进行弯曲。仅加载您实际需要的模具长度，以便机器的拱形系统可以正确分配力量。.

一旦您通过尊重局部力极限和将工具长度与部件长度匹配来避免压碎模具，机械应力就得到了控制。下一个挑战是几何方面的：如何在不撞击您已经形成的法兰的情况下将冲头定位在模具内。.

选择冲头：为什么部件几何形状在角度之前决定轮廓

直形、鹅颈形或窗框形：哪种形状真正清除您的回程法兰？

想象一下形成一个深U型通道箱。第一次使用标准直冲头的90度弯曲非常完美。但是当您翻转部件进行第二次弯曲时，最初的4英寸回程法兰以每秒约20度上升，直接撞上冲头的实心部分。机器受力，部件崩溃，您最终得到废金属。.

简单的L形容易处理，因为材料弯曲进入自由空间，因此几乎可以使用任何冲头形状。然而，一旦引入回程法兰，部件的几何形状就完全决定了工具的选择。鹅颈冲头不是为了产生更好的弯曲角度而选择的——它是因为其凹陷的中心为移动材料提供了间隙。窗框冲头对复杂的Z型弯曲执行相同的功能，其尖端从工具主体偏移，以允许紧凑的阶梯弯曲在滑块下通过。.

在这一阶段，您不根据材料厚度选择冲头。.

您是根据部件在弯曲行程中必须占据的空间来选择的。试图通过使用直冲头代替鹅颈冲头来节省设置时间，可能会将材料夹在模具和滑块之间。由于冲头形状完全依赖于部件所需的间隙，接下来的问题是如何确定该空间是否足够。.

碰撞检查：在降低滑块之前在纸上识别间隙问题

在几乎每个制造车间，你都可以找到一个鹅颈冲头，上面有一道光亮的划痕，正好在其减压切口上方。这个伤痕标志着一次反应性碰撞检查：操作员假设法兰会清除，踩下踏板，让机器发现错误。.

你无法仅凭肉眼确定弯曲顺序。.

随着冲头下降，金属板不仅仅是折叠——它沿着一个弧线移动。为了确认间隙，你必须将最终弯曲的形状与冲头在最大深度处的二维横截面进行比对。如果返回法兰在这种布局中或在你的控制软件中与冲头主体相交，它将会在压力机中压碎零件。为了抵消回弹所需的过弯也必须包括在内。例如，将不锈钢弯曲到90度可能需要将其压到87度。这三度的差异使返回法兰更靠近冲头主体，常常将安全操作变成碰撞。在确认冲头主体清除法兰后，问题仍然存在：当冲头与金属接触时，尖端会发生什么？

尖锐工具的问题：小尖端半径何时开始刺穿工件？

欧洲风格的精密工具磨削至±0.0005英寸的公差。这对于成型不干净的板材来说似乎过于苛刻，直到一个尖头冲头安装在一个松动的夹具中，只有0.002英寸的间隙。.

当活塞施加力量时，那微小的松动让冲头稍微偏离中心。如果冲头的尖端半径小于材料厚度的63%，这种偏差会将弯曲工具变成切割工具。狭窄的尖端将压力机的整个负载集中在一个微小的线条上。冲头不是均匀地将金属板包裹在半径周围，而是咬入其中，划伤表面，并在弯曲处形成严重的应力集中点，后续在应力下会开裂。.

网上的建议通常说将冲头半径设置为材料厚度的一半。这个规则假设一个完全刚性的设置，每次冲头都精确对齐。在实践中，工具磨损、夹具松动和局部偏转使得必须使用稍大的尖端半径，以均匀分配负载并防止切割。一旦冲头清除了法兰并且半径安全地分散了吨位，下一个问题是如何确定下面模具的正确开口。.

V模具的尺寸：应用8的规则及其真正需要的修正

取一个标记为0.250英寸的精密磨削V模具，用数字卡尺测量，你会得到0.236英寸。优质的压力机模具是按照公制规格制造的，这使得这个“1/4英寸”的模具实际上是6毫米。这个0.014英寸的差异显示出著名的8的规则在操作开始之前就已经在数学上偏离了。.

根据这个规则，模具开口应该等于材料厚度的八倍。对于14号轻钢（0.075英寸），这相当于0.600英寸。在实践中，你可能会使用一个0.625英寸（16毫米）的模具，因为它是标准库存。这个规则不是固定的物理法则，而是一个方便的近似值，可以在轻钢中产生稳定的内部弯曲半径，允许形成椭圆曲线而不需要过多的吨位。将其视为精确公式忽略了潜在的机械原理。如果这个规则只是一个估算，当材料本身表现得不同的时候会发生什么？

屈服强度如何将安全倍数从6倍改变为12倍

尝试在8倍模具（4英寸）中弯曲半英寸的AR400耐磨钢，你会听到一声尖锐的裂响。金属沿着弯曲处裂开。轻钢在8倍开口下平滑弯曲，但高强度材料在极大力量下抵抗成型。将一块刚性、高强度的板材强行压入狭窄的V模具中，会过度压缩内部弯曲半径，超出其延展性并撕裂外层纤维。.

为了防止开裂，模具必须加宽。不锈钢通常需要10倍的倍数来缓解内部半径并降低所需的吨位。对于厚的高强度板材，这个倍数增加到12倍。相比之下，像软铝这样的高延展性金属有时可以使用6倍的倍数来产生更紧凑的半径，而不会造成撕裂。这个倍数仅仅代表一个由金属屈服强度控制的可变比例。在确定正确的模具宽度以防止断裂后，下一个问题是如何定义V槽的形状。.

空气弯曲与底部弯曲：所选的弯曲方法是否影响所需的模具角度？

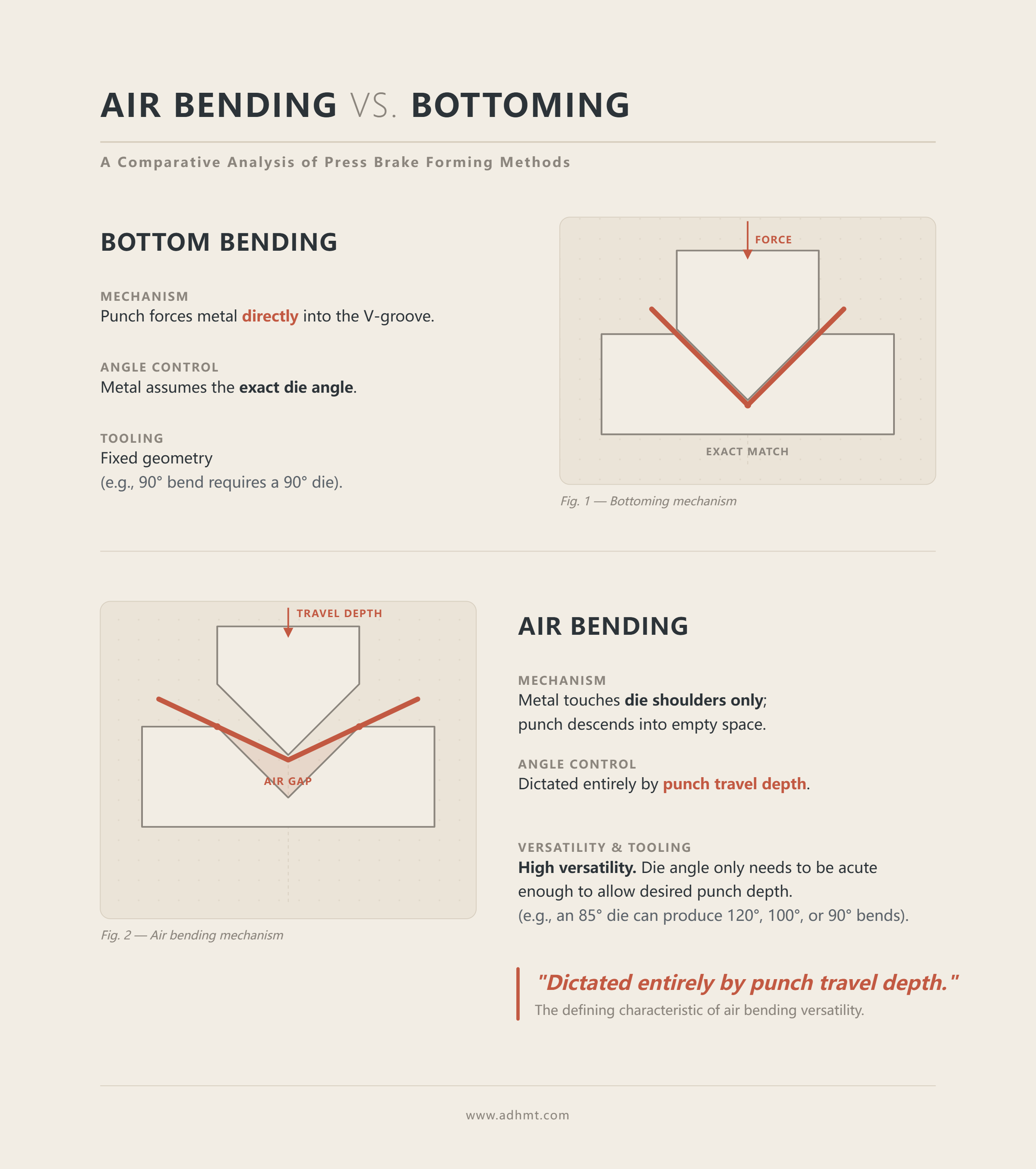

将一个90度的冲头放入一个90度的模具中，中间夹着一片金属板，按下直到机器达到全力。这种操作称为底部弯曲。在这个过程中，冲头物理上将材料强行压入V槽，使金属呈现出模具的确切角度。如果需要90度的弯曲，就需要一个90度的模具。工具的几何形状是固定的。.

空气弯曲在完全不同的原理下运作。材料仅在其两个肩部接触模具，而冲头下降到它们之间的空隙中。产生的角度完全取决于冲头的行程深度，而不是模具的包含角度。使用相同的85度V模具，你可以通过调整活塞深度来产生120度、100度或90度的弯曲。底部弯曲要求模具角度与图纸匹配，而空气弯曲只要求模具角度足够锐利，以便冲头达到所需的深度。如果空气弯曲提供如此多的灵活性，为什么不使用90度模具来空气弯曲一个90度的部件呢？

锐角解决方案：为什么85度的模具可能是获得弹性金属精确90度弯曲的必要条件

将一块304不锈钢在负载下弯曲到正好90度，一旦活塞收回，法兰将反弹到大约93度。每种金属都有一个弹性区。在弯曲过程中，外层纤维拉伸，内层纤维压缩。一旦施加的力量被移除，这些纤维部分返回到它们原来的平坦状态。.

为了得到一个真正的90度弯曲，冲头必须深入到足够的深度，初步将材料强迫到87度。然而，使用90度模具时，冲头会在达到所需的过弯之前与模具面接触。压力机会停滞，吨位会激增，零件仍然会超出公差。这就是为什么空气弯曲依赖于锐角模具——通常是85或86度。更尖锐的模具角度提供了冲头过弯金属板所需的间隙，使其精确放松到一个方正的90度结果。一旦冲头和模具的尺寸满足间隙、吨位和回弹的要求，下一步是确保所选工具能够承受实际的弯曲过程。.

完整的工具选择顺序：从机器规格到第一次弯曲

为了确保您选择的工具能够承受弯曲过程的极端力量，请不要将折弯机视为一个简单的台钳。把它想象成一把高功率的步枪：您绝不会仅仅因为某个子弹壳合适就随便装入。您需要将口径与膛室匹配，验证枪管能否承受内部压力，并在开火前检查所有间隙。将工具选择视为一个随意的步骤——随便抓取任何看似符合材料厚度的模具——可能会导致设备严重损坏。需要一个有纪律的逆向工程程序，以消除金属在接触模具之前的错误。那么，这个过程从哪里开始呢？

对于需要将这种有纪律的精确度扩展到重工业工作的制造商，请考虑 大型折弯机 来自ADH机床的产品。其CNC控制框架和经过验证的刚性在高吨位下保持弯曲精度，将理论上的设置纪律转化为厚重或超大部件的现实一致性。.

步骤1：在查阅任何目录之前，验证夹紧方式、日光间隙和可用吨位

该过程始于机器固有的物理限制。在查看蓝图之前，确定您的夹紧配置。如果活塞是为欧洲风格的舌头设计的，您就只能使用该系统。精密磨削的欧洲工具保持公差在±0.0005英寸左右，因此在分阶段设置中使用的每个冲头必须具有相同的高度轮廓。混合不同高度的工具会将一个名义上“兼容”的夹紧系统转变为一个持续的设置问题，迫使您频繁且冒险地重新调整机器。一旦确认夹紧类型，测量开放的日光间隙，以确保冲头、模具和零件能够在机器的窗口内配合。然后计算每英尺的可用吨位。如果压力机提供每英寸高达12吨的压力，任何额定低于此的工具在负载下可能会断裂。确定机器的限制后，下一个问题是如何选择冲头形状。.

如需指导以验证您特定的折弯机配置或比较与这些机器参数相符的工具选项，请考虑联系 ADH机床. 。他们的基于CNC的弯曲系统和有纪律的工程流程确保从一开始就进行精确的兼容性评估和可靠的性能。.

步骤2：将零件几何形状与冲头类型关联，然后进行碰撞检查

接下来，绘制零件的碰撞轮廓，从最简单的合适工具开始。初学者常常使选择过于复杂，购买昂贵的深凹鹅颈冲头用于简单的L型弯曲。几乎任何标准的直冲头都可以在不干扰的情况下形成基本的90度支架。这种方法节省了预算和设置时间。只有当零件包含深回返法兰，可能在弯曲时撞击活塞时，才转向特殊形状——如锐角鹅颈或窗框冲头。将零件的最终折叠形状与冲头轮廓进行比较，以确保材料自由摆动。一旦确认上工具且无碰撞，下一步的挑战是最终确定模具，而不重复“8的规则”错误。.

步骤3：根据材料数据而非目录默认值确定V型模具宽度

V型模具的尺寸需要将材料的屈服强度与零件的最短法兰进行比较，对目录标准保持谨慎。“8的规则”假设模具肩部有足够的材料，但实际零件通常有短法兰，如果模具过宽，可能会滑入V型槽。为了支撑该短法兰，需要一个更窄的V型模具。减小模具宽度会大大增加弯曲所需的吨位。如果一个额定用于标准软钢工作的模具被迫成形一个短法兰的高屈服板，它很容易开裂。您必须计算更窄模具将承受的实际吨位，确认其仍在模具的额定限制内，并确保压力机能够在不超过其每英寸吨位限制的情况下提供该力量。一旦计算验证了上下工具，最后一个物理验证仍然需要进行。.

对于需要经过验证的吨位表和模具兼容性数据的工程师，ADH机床提供详细的技术参考，涵盖CNC折弯机、弯曲和自动化解决方案，并得到持续的研发投资支持。您可以在可下载的 ADH机床产品手册.

步骤4：在开始生产之前，在一个工作站确认完整设置

最后，在一个工作站安装工具，并确保物理条件与您的计算设置相匹配。行业指导通常建议购买一系列高端工具，让操作员在现场自行解决，但这种做法会损坏活塞。完全就位冲头，精确对齐模具，并在最小压力下缓慢降低活塞以验证间隙。用实际生产批次中的一块废料进行测试。注意机器的声音、吨位读数和回弹测量。如果吨位激增或发生碰撞，它将在这个受控试验中发生，而不是在高速运行中。工具选择不仅仅是将工具尺寸与材料厚度匹配——这是一个工程过程，重新追溯机器的夹紧设计、吨位能力和几何限制，以保护设备免受操作员错误的影响。通过尊重折弯机固有的物理特性，金属将按预期表现。.
